山西渾源抽水蓄能電站施工爆破安全評估服務

發布時間：2025-06-26 18:01:09

1.1.1項目概況

山西渾源抽水蓄能電站位于山西省大同市渾源縣境內，上水庫位于佛耳朵山山頂，下水庫位于渾源縣官兒鄉紅嶺村下游0.5km凌云口峪上。上水庫至渾源縣城公路里程29km；下水庫至渾源縣城公路里程49km，交通便利。

本工程為大（1）型一等工程，規劃裝機容量1500MW，裝機4臺，單機容量375MW，主要建筑物由上水庫、下水庫、輸水系統、地下廠房和地面開關站等組成。

上水庫位于佛耳朵山主峰西側的沖溝溝腦部位，上水庫庫區山谷地形東高西低，周圍最高峰位于東側山脊，高程為2241.8m，常蓄水位為2057m，死水位為2017m，正常蓄水位以下庫容634萬m3，調節庫容621萬m3，死庫容13萬m3。

上水庫采用瀝青混凝土全庫防滲方案，大壩采用瀝青混凝土面板堆石壩，大壩壩頂寬度10m，壩軸線長515m，******壩高102m。上游壩坡均為1:1.75，下游壩坡均為1:1.5。

下水庫利用紅嶺村下游凌云口峪上一個天然彎道建庫，由攔沙壩分隔形成攔沙庫和下水庫，攔沙庫主要建筑物有攔沙壩和左岸泄洪排沙洞；下水庫主要建筑物有攔河壩和下水庫進/出水口等。攔沙壩、攔河壩壩型均為碾壓混凝土重力壩。

攔河壩位于紅嶺村下游約1.8km的凌云口峪主河道上，壩軸線方向為NE18°。主要作用為擋水和泄洪，攔河壩壩頂長度226m，壩頂高程為1392m，******壩高102m。上游壩坡上部直立，下部坡比為1:0.2，折坡點高程1340.00m；下游壩坡上部直立，下部坡比為1:0.72。攔沙壩位于攔河壩上游約1.6km處，主要作用為擋水擋沙。攔沙壩壩頂軸線長度158m，中間為溢流壩段，兩岸為非溢流壩段，壩頂高程為1397.00m，壩頂寬度6.0m。

泄洪排沙洞布置在左岸山體內，進口位于攔沙壩上游約140m處，出口位于攔河壩下游約400m的左岸山梁部位，兼具放空攔沙庫及泄洪拉沙的功能，施工期兼作導流洞。采用有壓短進口接明流泄洪隧洞的型式，由引水渠、進水塔段、無壓隧洞段、挑流鼻坎段、護坦段和出水渠組成。

上庫進/出水口位于上水庫西側庫岸，采用岸邊側式進/出水口，進/出水口軸線NW295°，全長134.6m，進/出水口底板高程為1783.0m。

下水庫進/出水口采用側式進/出水口，兩進/出水口并列布置，其中心方位角為NE63°，中心線間距均為45m。沿抽水水流方向依次為：防渦梁段、調整段、擴散段，全長為67m，進水口底板高程1349m，攔污柵孔口尺寸2×4-5.1m×9.4m（寬×高）。為保證進/出水口水流順暢，進/出水口末端設尾水明渠連接下水庫，考慮下水庫進/出水口清污及攔污柵檢修，攔污柵上方布置攔污柵平臺。

地下廠房位于輸水系統的尾部，廠區建筑物主要由地下廠房、主變洞、母線洞、出線洞、交通洞、通風兼安全洞、排水廊道、地面開關站等組成。電站采用地面GIS開關站。

項目區位于山西省北部，構造上位于汾渭斷陷帶，區內地形總體特點為中部、東南部較高，其余為較低盆地，山脈大致呈北東-南西走向，地貌屬中~低山區。本區內出露地層主要有太古界五臺群、震旦系、寒武系、石炭系、二疊系、侏羅系、白堊系、古近系、新近系及第四系，局部零星出露巖漿巖。

工程場地區域位于一級大地構造單元中朝準地臺（I）山西臺?。?/span>I2）的汾渭斷陷帶（I22）內，汾渭斷陷帶北部在大地構造上屬于較活動區，強震主要集中發生在汾渭斷陷帶上。汾渭構造帶北部的主要盆地邊界斷裂是全新世強烈活動斷裂，是大震發震斷層，其未來強震的發生將會對山西渾源抽水蓄能電站產生不同程度的影響。

近場區內發育13條斷裂，走向主要為兩組方向：北東向-北北東向、北西向，其中包括：2條全新世活動斷裂：六棱山北麓斷裂、恒山北麓斷裂，1條早、中更新世斷裂：楊家坪斷裂，其余均為前第四紀斷裂。

據中國地震局以“中震安評[2016] 7號”文批復的《山西省大同渾源抽水蓄能電站工程場地地震安全性評價報告》（中國地震局地殼應力研究所），工程場址區50年超越概率10%的基巖水平峰值加速度為134gal，相應地震基本烈度為Ⅶ度，工程場址區屬于區域構造穩定性較差的區域。

1.1.2主要爆破工程量

籌建準備期施工項目主要包括進廠交通洞、通風兼安全洞、永久公路（隧洞）等場內主要交通工程、渣場擋排及場平、施工供水系統、施工供電系統、業主營地等工程。

主體土建工程施工項目主要包括上水庫工程、引水系統、地下廠房系統、尾水系統、下水庫工程五部分，各部分具體內容如下:

(1)上水庫工程。上水庫主要建筑物為大壩、金屬結構安裝、環庫公路及庫岸防護、庫盆清理等組成。

(2)引水系統工程。引水系統由上水庫進/出水口（含引水事故閘門井）、引水隧洞、引水調壓室、高壓管道、高壓岔管及高壓支管等建筑物組成。

(3)地下廠房發電系統工程。地下廠房發電系統由地下廠房、副廠房、主變洞、母線洞、主變運輸洞、交通電纜洞、出線平洞及出線豎井、排風平洞及排風豎井、交通洞、通風兼安全洞、排水廊道和地面開關站等建筑物組成。

(4)尾水系統工程。由尾水支管、尾水事故閘門室、尾水隧洞、尾水調壓室、下水庫進/出水口（含尾水檢修閘門井）等建筑物組成。

(5)下水庫工程。下水庫主要建筑物為攔沙壩、泄洪排沙洞和攔河壩及金屬結構安裝、環庫公路及庫岸防護、庫盆清理等組成。

本工程主要石方開挖工程量見表1。

表1 工程石方開挖工程量總表（估算量，以實際發生為準）

主要爆破作業項目及爆破時段見表2。

表2 主要爆破作業項目及爆破時段

（估算時段，以實際爆破計劃安排為準）

現場勘察照片

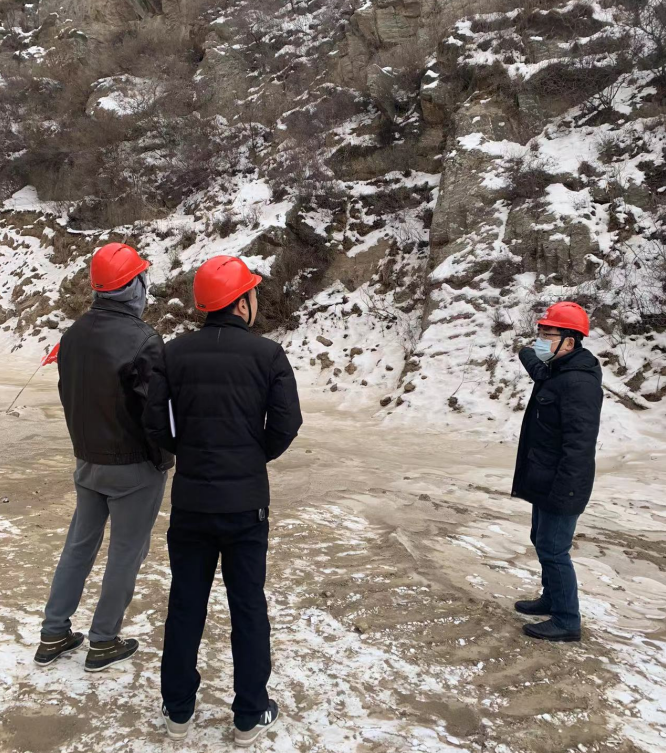

圖1  Y1路進口現場考察

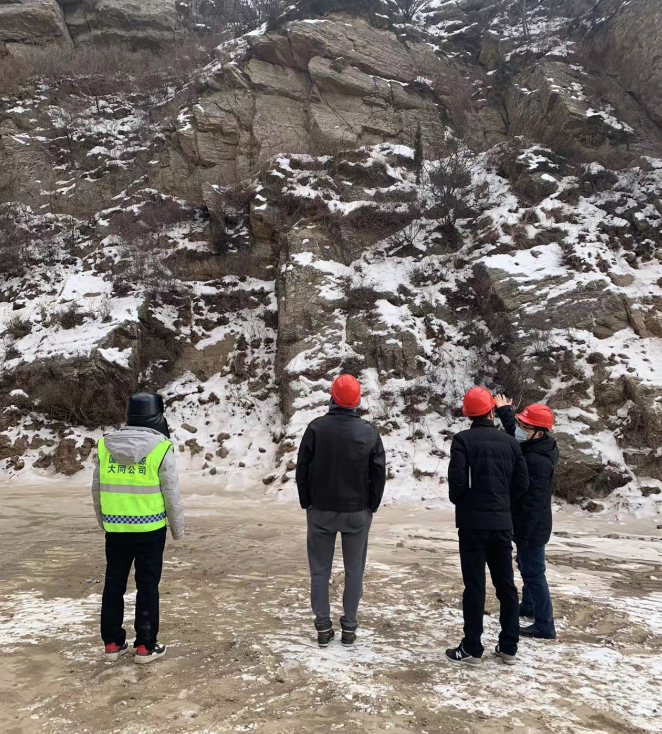

圖2  現場考察

圖3 與相關人員現場討論交流
